Влагомеры поточные "Mикрорадар-113К20К" / "Микрорадар-113К40К"

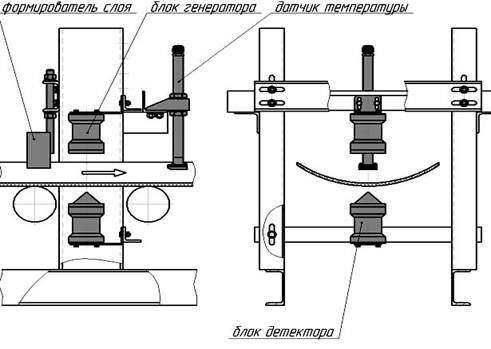

Микроволновые бесконтактные поточные влагомеры MICRORADAR - 113К20К и MICRORADAR - 113К40К могут быть использованы для измерения влажности силикатной массы, формовочных смесей, глиняных порошков, песка, каолина, рудных концентратов, угля, оксида алюминия и многих других материалов. Приборы предназначены для работы на ленточных конвейерах и в бункерах в условия высоких температур и запыленности, при высокой абразивности, агрессивности материала и склонности его к налипанию. Принцип действия влагомеров основан на измерении величины поглощения СВЧ энергии влажным материалом и преобразовании этой величины в цифровой код, соответствующий влажности материала. Влагомеры обеспечивает автоматическую коррекцию результатов измерения при изменении температуры материала, имеет токовый выход и последовательный канал связи с ЭВМ RS-485.

Сигнал сенсоров поступает в микропроцессорный блок обработки, в котором происходит вычисление влажности. Величина влажности показывается на индикаторном табло микропроцессорного блока и преобразуется в аналоговые выходы 4-20 мА и 0-2.5 В. По каналу RS485 влажность, температура и сигналы сенсоров могут передаваться в компьютер. В комплект поставки прибора входит программа накопления и отображения влажности в реальном масштабе времени, что позволяет записывать на компьютер, наблюдать, хранить и печатать информацию о влажности за любой период времени.































Основные метрологические характеристики



Диапазон измерения влажности . . . . . 0,1-3%

погрешность . . 0,15 %абс.

Диапазон измерения влажности . . . . . 3-15%

погрешность . . 0,5 %абс.

Диапазон измерения влажности . . . . . 15-30%

погрешность . . 0,75 %абс.



Основные технические характеристики



Унифицированный аналоговый выход (по выбору)

Ток (4 … 20; 0-5; 0-20) мА

Нагрузочная способность токового выхода, Ом

< 500

Канал связи с ЭВМ

RS-485

Время установления рабочего режима

не более 20 мин

Режим работы

непрерывный

Напряжение питания

~220 В, ~110 В,~24 B

Потребляемая мощность

не более 50 В*А

Габаритные размеры блока преобразования (БУК)

255 х 180 х 90 мм

Масса блока преобразования

не более 1,0 кг

Габаритные размеры блока индикации (БИ)

130 х 130 х 75 мм

Масса блока  индикации (БИ)

не более 0,5 кг

Удаление  БУК от БИ

не более 300 м

Исполнение корпусов блоков

IP54
