ВЛАГОМЕР ПОТОЧНЫЙ "МИКРОРАДАР 113A"

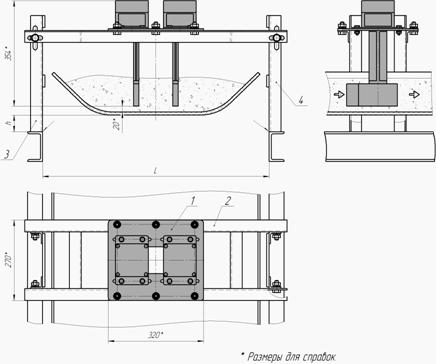

<Влагомер MP113A>Микроволновой поточный влагомер MICRORADAR - 113A  может быть использован для измерения влажности песка, каолина, рудных концентратов, угля, оксида алюминия и многих других материалов. Влагомер предназначен для работы  на ленточных конвейерах и в бункерах  в условия высоких температур и запыленности, при высокой абразивностии агрессивности материала. Принцип действия влагомера основан на измерении величины поглощения СВЧ энергии влажным материалом и преобразовании этой величины в цифровой код,  соответствующий влажности материала. Влагомер обеспечивает автоматическую коррекцию результатов измерения при изменении температуры материала, имеет токовый выход и последовательный канал связи с ЭВМ RS-485.

Сигнал сенсоров поступает в микропроцессорный блок обработки, в котором происходит вычисление влажности. Величина влажности показывается на индикаторном табло микропроцессорного блока и преобразуется в аналоговые выходы 4-20 мА и 0-5 В.

По каналу RS485 влажность, температура и сигналы сенсоров могут передаваться в компьютер.В комплект поставки прибора входит программа накопления и отображения влажности в реальном масштабе времени, что позволяет записывать на компьютер, наблюдать, хранить и печатать информацию о влажности за любой период времени. Точность измерения влажности от 0,15% до 1 %  в зависмомсти от диапазона влажности. с учетом погрешности пробоотбора и погрешности измерения влажности стандартным методом, например, сушкой в сушильном шкафу.

Как работает влагомер?

Прибор представляет собой микроволновой  влагомер, построенный на основе техники сантиметрового диапазона волн, что обеспечивает чрезвычайно низкую чувствительность прибора к температуре материала и содержанию солей. Принцип действия влагомера основан на измерении величины поглощения микроволновой  энергии влажным материалом  и преобразовании этой величины в цифровой код с использованием современной микропроцессорной техники.



Основные метрологические характеристики прибора

Диапазон измерения влажности . . . . . 0,5-3% погрешность . . 0,15 %абс.
Диапазон измерения влажности . . . . . 3-15% погрешность . . 0,5 %абс.
Диапазон измерения влажности . . . . . 15-30% погрешность . . 1,0 %абс.
Диапазон измерения влажности . . . . . 30-60% погрешность . . 2,0 %абс.



Основные технические характеристики влагомера

Унифицированный аналоговый выход (по выбору) Ток (4 … 20; 0-5; 0-20) мА
Нагрузочная способность токового выхода, Ом < 500
Канал связи с ЭВМ RS-485
Время установления рабочего режима не более 20 мин
Режим работы непрерывный
Напряжение питания 220 В (+22 В…-33В)
Потребляемая мощность не более 50 В*А
Габаритные размеры блока преобразования (БПр) 255 х 180 х 90 мм
Масса блока преобразования не более 1,0 кг
Габаритные размеры блока индикации (БИ) 130 х 130 х 75 мм
Масса блока  индикации (БИ) не более 0,5 кг
Габаритные размеры блока сенсора 175 х 234 х 274 мм
Масса блока сенсора не более 6,0 кг
Удаление  блока сенсора от БПр не более 25,0 м
Удаление  БПр от БИ не более 100 м
Исполнение корпусов блоков IPI54







Ограничения   применения

  • Влагомер не может быть использован во взрывоопасных помещениях. Влагомер не может быть использован для измерения влажности сильно проводящих материалов, например, антрацита или железной руды. Влагомер не может быть использован при толщине слоя материала на конвейере менее 50 мм, или при наличии крупной фракции ( куски более 50 мм ) в материале.
  • Влагомер не может быть использован для измерения количества химически связанной воды  ( кристаллогидратной ).
