Наименование |
Обозначение |
Количество (шт.) |
Влагомер |
ВМ1 |
1 |
Гидравлическая панель в составе: Клапан регулируемый Клапан отсечной Блок управления отсечным клапаном Кран шаровой Фильтр грубой очистки Фильтр тонкой очистки* |
ПГ КР КО |
1 1 1 2 1 1 |
Блок коммутации и сигнализации |
БКС |
1 |
Расходомер воды |
РВ |
1 |
Расходомер массы (конвейерные весы) |
РМ |
1 |
Руководство по эксплуатации |
РЭ200-02.000-03 |
1 экз. |
Паспорт |
ПС200-02.000-03 |
1 экз. |
* — поставляется по согласованию с заказчиком как дополнительное оборудование
Принцип функционирования системы
Основные технические данные
1. Основные контролируемые параметры:
-
влажность силикатной массы, поступающей в мешалку W1;
-
наличие силикатной массы в блоке сенсоров влагомера (ВМ1);
-
расход массы, поступающей в мешалку L;
-
расход воды, поступающей в мешалку Q 2. Основные управляемые параметры:
-
расход воды, подаваемой для увлажнения. 3. Диапазон измерения влажности: от 4 до 10%. 4. Чувствительность – 0,1%. 5. Круглосуточный непрерывный режим работы. 6. Диапазон установки конечной влажности: от 4 до 10%. 7. Погрешность установки ±0,1%. 8.Точность поддержания конечной влажности ±0,5%. 9. Режим работы – ручной и автоматический. 10. Объект управления – мешалка силикатной массы. 11. Увлажнение от 0 до 5%. 12. Количество точек контроля влажности -1. 13. Количество точек контроля наличия массы - 1. |
Принцип работы системы заключается в выработке управляющего воздействия на регулируемый клапан для увеличения или уменьшения подачи воды, в зависимости от текущего значения влажности массы на входе мешалки, расхода массы и воды.
Входными сигналами системы являются значение влажности, измеренное влагомером (W1), значения расхода массы L и воды Q и заданное значение (Wуст) для авторегулирования.
Выходным сигналом является сигнал управления регулируемым клапаном.

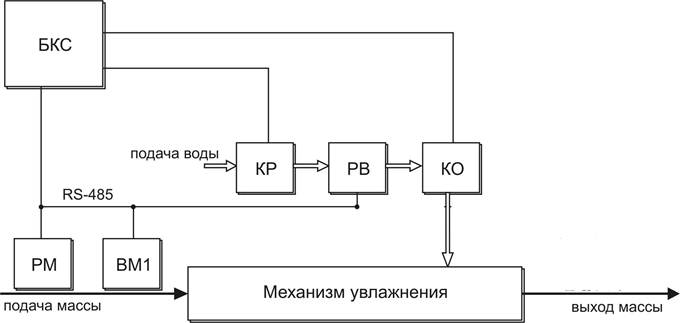

Структурная схема системы МИКРОРАДАР200-02М
![]() |
![]() |
![]() |
